ABS离心式加湿器采用先进的离心雾化技术,关键部件均采用进口件,是目前国内最新一代的加湿设备。它特设了一个风道分离器,采用上、下两个完全分离的进风道,复合式雾化器,将雾与风彻底分离,解决了同类产品因风叶接触到水雾所形成的水滴现象极易堵塞保洁难的问题。
本品采用积木安装的形式,拆装、维护十分便捷。
本品是较为成熟的加湿设备,对水质无特殊要求,雾化效果好,雾化距离较长,加湿量相对较大,并且为积木式装置,自带检测系统,无需过多的人工维护。

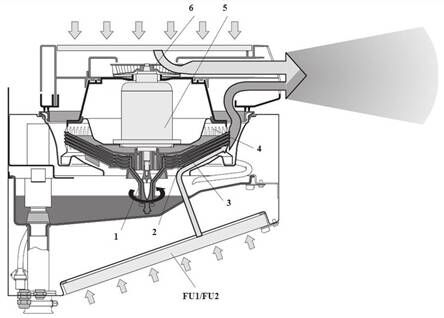

ABS 型绝热加湿系统根据机械雾化原理工作。 水槽内的水被吸水嘴(1)吸入,通过风扇盘(2)和旋转盘(3)甩到雾化格栅(4)上,产生微小的水颗粒(水雾)。 风扇盘(5)通过基座下面吸入室内空气。空气通过一个过滤器(FU1 或
FU2),形成初次汽化,把雾粒带到雾化器出风口。 在
AU35 中,风机(6)从雾化器上面吸入周围的空气, 沿着一定的路径到达出口。二次进风带走水雾并排送到室内空气中。独立的导雾导风系统可以使水雾非常均匀地分配到空气中。

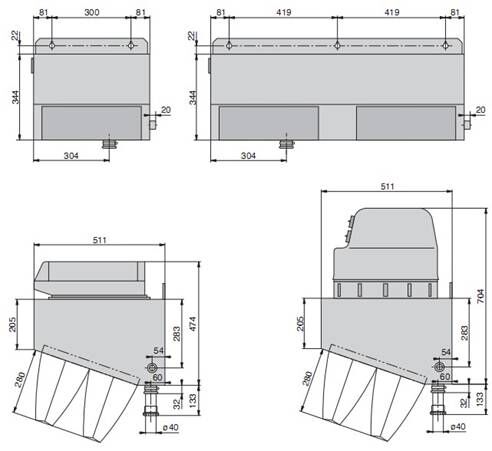

设备安装示意图:
▲在墙上标出基座安装孔的位置(见下图),用水平仪校验其水平度。
▲钻12mm的孔,将随机提供的膨胀螺栓插入。 拧紧螺栓至露出墙面8mm。
▲将基座挂在上面,把螺母旋紧。在最后拧紧以前,用水平仪检验基座的水平度,调整水平后,将螺母完全拧紧。
▲将过滤器(FU1 或 FU2)安装到基座下面。向上推起过滤器,并用固定锁把卡紧。
注意:因为过滤器是正方形的,因此没有方向限制。
▲将集水盘安装在基座上面(注意方向)。 仔细将雾化器单元放置在基座上,并转到需要的方向。
重要提示:
▲确保雾化器的电源线从出线孔引出,不要挤压。
▲将导风罩和导雾罩安装在雾化器上 ,将雾化器的电源线插在基座左侧的插座上。
水路连接
▲供水:
使用内径为 4mm/外径为 6mm的耐压管连接水源,将水管一端连接到基座的进水口接头上(外螺纹 3/8")。将水管的另一端连接到水源(可以使用随机提供的快拧接头,连接尺寸为 G1/2")
允许供水压力范围:0.1… 0.6MPa(无冲击)
允许供水温度范围:3… 35 ℃
▲关于水质
当水质很差(矿物质含量很高(>15dH°,>27fH°))时,我们建议使用软化水系统(如反渗透水系统)。
重要提示:
▲从反渗透系统来的完全软化水具有强氧化性,因此,所有水路连接(供水和排水)的管线和接头必须采用不锈钢或塑料材质。
▲不要在水中填加消毒剂,否则在雾化加湿过程中,会排放到周围的空气中,引起黏膜刺激和过敏反应。
▲加湿量大,经过严格检测,单机加湿量达到9公斤/小时。
▲按出口标准生产,主要部件选用优质材料,耐腐蚀、抗老化。
▲全自动微电脑程序控制,双电磁阀自动交替工作,使用安全、寿命长。
▲对恶劣环境,可提供具有自动冲洗功能的加湿器,用户设置并由程序控制冲洗周期,减少维护量。
▲功能齐全,有防冻功能,具有缺水、溢水自动报警及过滤系统安全开关,对设备和环境多重保护。
▲积木式装置,无故障点。自动检测水位和故障报警,基本无需过多的人工维护和检修。
▲安装方便快捷,喷射方向可以在360°范围中调节。
▲可与多种湿度控制仪表相连接,达到自动湿度控制。
数据名称
|
参数
|
加湿量(l/h)
|
9
|
空气交换量(m3/h)
|
800
|
消耗功率(w)
|
290(带电加湿300)
|
电机
|
带过热保护装置的免维护电机
|
电源电压
|
220V/50HZ
|
重量(KG)
|
35
|
供水压力(Mpa)
|
0.1-0.6Mpa(1.0-6.0bar)
|
外形尺寸(宽×高×厚)mm
|
460×700×510
|
供水管线连接接口
|
G1/2”内螺纹
|
排水接口
|
φ40
|
湿度控制
|
内置湿度控制器
|
检验和安全认证
|
SEV, CE
|
可选附加功能:遥控装置
|
