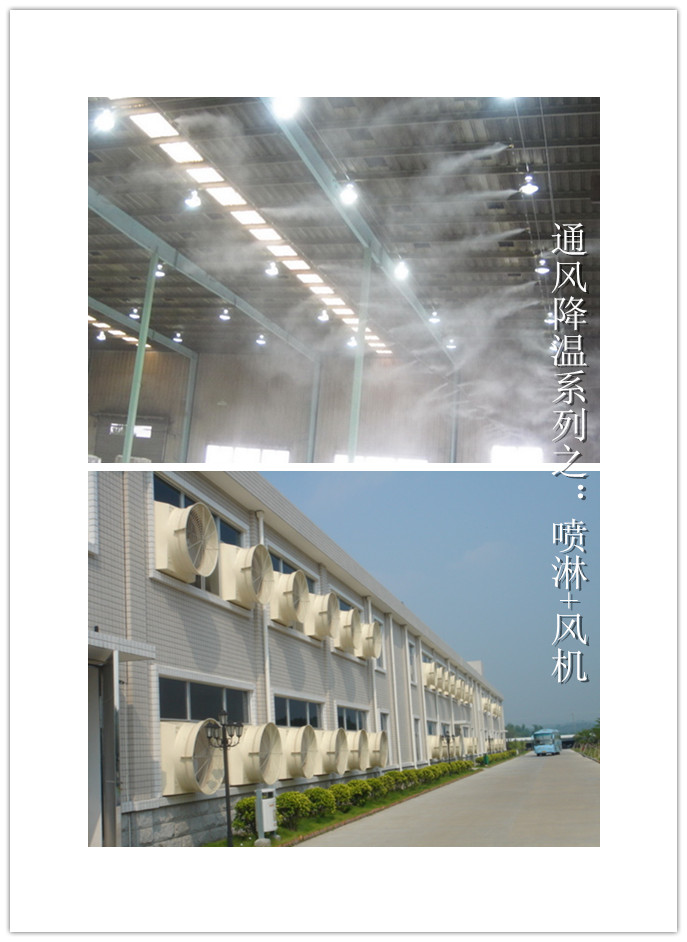

通风降温设备系列---喷淋系统+负压风机
通风降温组合产品:
一、喷淋系统+负压风机
二、负压风机+降温湿帘
三、冷风机+通风管道
四、冷风机+降温湿帘
五、环保空调+降温湿帘
- 产品概述
- 产品原理
- 产品解析图
- 应用说明
一、负压风机系统:

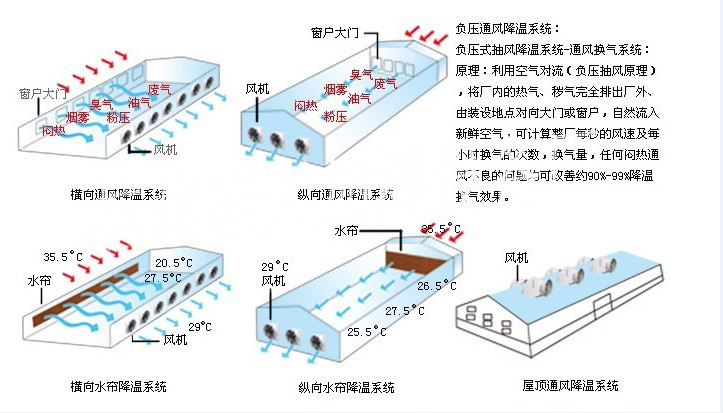

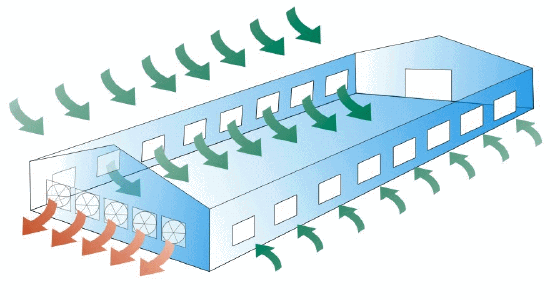

负压风机降温工作原理:

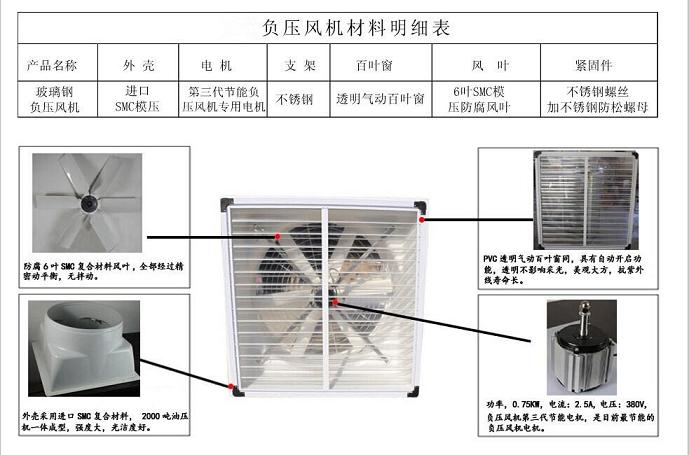

产品特点:
1.超大风量设计,抽风量达28000-50000m3/h,电机仅0.55kw低耗能,运行费用低。
2.专用防爆电机,独特设计,散热效果好,防护等级达到最高水平IP5.4。电机可连续使用2400小时不断电。
3.外壳采用SMC复合材料模压一体成型,工整美观、标准度高、轻质、绝缘、不生锈、不老化、耐湿、耐酸碱、坚固耐用,使用年限长。
4.特有的专利,卡槽支架结构,连接性好,容易组装、坚固耐用,维修方便,降低高空维修作业风险,解决维护难问题。
5.支架采用喷砂工艺不锈钢方管,不生锈、不腐蚀,可在严酷复杂环境下使用。提高产品可持续性使用年限。
6. 风叶采用抗紫外线的尼龙加纤维材质,具有抗腐蚀和噪音小的特点。专业的动平衡测试,保证产品运行平稳,提高整机使用年限。

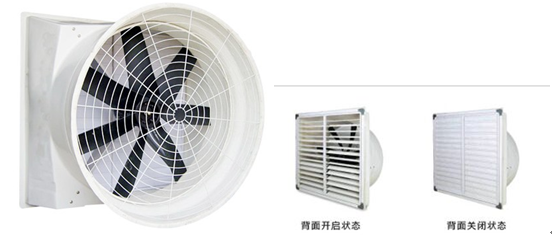

7. 百叶采用独特的设计,一键开启,改变传统的空气顺流模式,在设备闲置中,可打开百叶,自然流入采光。
负压风机参数:
型号 |
外形尺寸 (mm) |
风量 (m3/h) |
功率 (Kw) |
电压 (V) |
噪音 (dB) |
风机类型 |
外壳材质 |
重量 (kg) |
ZTF-146 |
1460*1460*750 |
44000 |
0.75 |
380 |
58 |
轴流型 |
玻璃钢 |
63 |
二、高压微雾喷淋系列:
特点:
大空间多点均匀加湿,微细喷雾,粒子直径1.5微米,喷嘴采用台湾进口反溅式微雾喷嘴,进水由过滤器多道处理,过滤器精度为1.5微米,温度自动控制,整机耗能1.5-3.7千瓦/小时,采用变频系统,使整机运行更为可靠、稳定。
主机标准配置/台 :
序号 |
配置名称 |
数量 |
序号 |
配置名称 |
数量 |
1、 |
进口意大利泵 |
一台 |
8、 |
水过滤器 |
三组 |
2、 |
西门子电机 |
一台 |
9、 |
湿度控制点数 |
一点 |
3、 |
冷却风机 |
一台 |
10、 |
自动排水泄压系统 |
一套 |
4、 |
变频器 |
一台 |
11、 |
高压紫铜管 |
视需求 |
5、 |
湿度自动控制系统 |
一套 |
12、 |
304不锈钢水箱 |
一套 |
6、 |
高压保护系统 |
一套 |
13、 |
爆管自动停止功能 |
一套 |
7、 |
断水保护系统 |
一套 |
14、 |
及其它阀门配件上 |
视需求 |
▲高压紫铜管&304不锈钢管:能承受150kg/平方厘米压力的高压紫铜管或能承受200kg/平方厘米压力的304不锈钢管。
▲铜接头:全采用520#原铜棒加工而成,而非再生铜,杜绝沙眼,抗压耐压不会裂。
▲喷嘴:台湾1# 红宝石 喷嘴,耐磨,不滴水不堵塞。
